Video tal-Prodott
Deskrizzjoni tal-Prodotti
|
Brand |
Isem tal-Prodott |
Mudell |
Piż/pc |
Numru tal-Parti |
|
Caterpillar
|

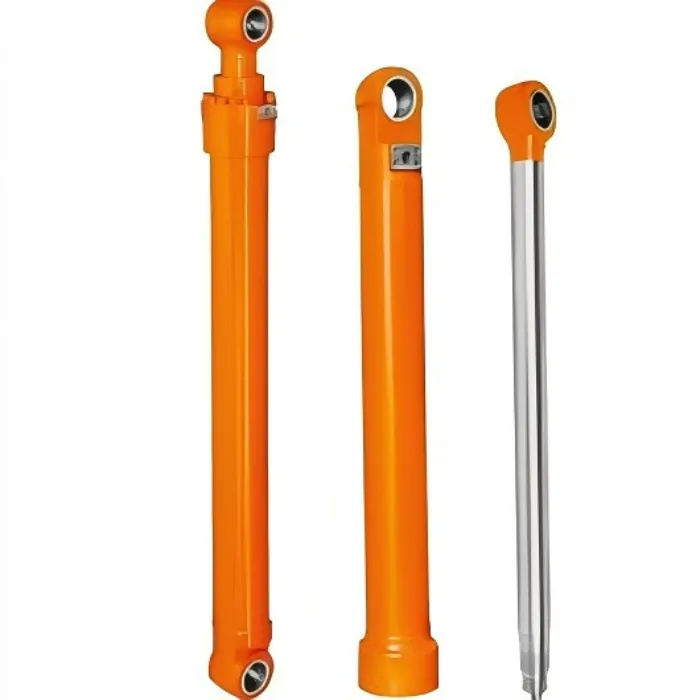

Ċilindru tal-boom | 2254523 | 402.25 Kg |
21N-30-00120 |
Aħna nipprovdu l-mudelli kollha tar-romblu tal-binarji tal-iskavatur Komatsu. Jekk għandek bżonn tkun taf mudelli oħra, jekk jogħġbok ikkuntattjana.
|
Isem tal-Prodott |
ċilindru tal-boom tal-qtates |
|
Numru tal-Parti |
2254523 |
|
Oriġini |
Istati Uniti |
|
Isem tad-Ditta |
ĠEBLA |
|
Mudell |
349D |
|
Prezz |
negozjabbli |
|
Dettalji tal-Ippakkjar |
Ippakkjar Standard għall-Esportazzjoni |
|
Ħin ta' Kunsinna |
0-30 Jum |
|
Terminu ta' Ħlas |
L/C, T/T |
|
Terminu tal-Prezz |
FOB, CIF, CFR |
|
Kapaċità tal-Provvista |
50,000 PCS/Xahar |
|
Kwantità Minima tal-Ordni |
1 PC |
|
Materjal |
Azzar ta 'Kwalità Għolja |
|
Teknoloġija |
Makkinar ta 'preċiżjoni |
|
Wiċċ |
Trattament Kisi Kontra l--Korrużjoni |
|
Ebusija |
HRC 48-52 |
|
Kwalità |
Standard oriġinali tal-fabbrika |
|
Servizz ta' wara-Bejgħ |
Appoġġ sħiħ, Servizz onlajn |
|
Kulur |
Customizable |
|
Applikazzjoni |
Skavatur
|
|
Customizable |
inklużi materjali personalizzati, trattament tal-wiċċ u speċifikazzjonijiet |
Informazzjoni relatata mal-prodott
Skavatur Cat 349D
Speċifikazzjonijiet:
Qawwa tal-Magna: 283kw
Piż operattiv (kg):46285kg
Track
Track Gauge: 2740mm
Daqs taż-żraben: 750mm
Numru ta 'rombli tal-binarji kull naħa:8
Numru ta 'rombli Carrier kull naħa:2
Numru ta 'żraben kull naħa:49
ĠEBEL : Vantaġġi tal-Prodott
 |
 |
Kompatibbli mal-makkinarju li ġej:
| 345C | 345D |
| 349D | 3512 |
390D L Speċifikazzjoni tas-Sistema Idrawlika
| Sistema Prinċipali-Fluss Massimu (Total) | 734L/min | 194 gal/min |
| Pressjoni Massima-Tagħmir-Normali | 35000kPa | 5075psi |
| Pressjoni Massima-Vjaġġar | 35000kPa | 5075psi |
| Pressjoni Massima-Tbandal | 31400kPa | 4550psi |
| Sistema Pilota-Fluss Massimu | 43L/min | 11.4gal/min |
| Sistema Pilota-Pressjoni massima | 4110kPa | 595psi |
| Boom Cylinder-Bore | 160mm | 6.3in |
| Boom Cylinder-Stroke | 1575mm | 62in |
| Stick Cylinder-Bore | 190mm | 7.5in |
| Stick Cylinder-Stroke | 1778mm | 70in |
| Barmil tal-Familja HB2-Bore | 160mm | 6.3in |
| Barmil tal-Familja HB2-Puplesija | 1356mm | 53.4in |
| Barmil tal-Familja JC-Bore | 170mm | 6.7in |
| JC Family Bucket-Puplesija | 1397mm | 55in |
Proċess ta 'produzzjoni
Għażla tal-Materjal
Iċ-ċilindru tal-boom huwa manifatturat bl-użu ta 'proċessi ta' magni ta 'preċiżjoni. Il-kanna taċ-ċilindru hija magħmula minn pajp ta 'l-azzar mingħajr saldatura ta' Grad 20 jew 45, filwaqt li l-virga tal-pistun hija magħmula minn materjal 40Cr jew 38CrMoAlA.
01
Reżistenza għall-Għeja
Il-ħajt ta 'ġewwa tal-barmil taċ-ċilindru huwa lest bl-użu ta' magna tal-imsin jew tal-irrumblar, tnaqqas il-ħruxija tal-wiċċ għal taħt Ra0.4 u tifforma saff imwebbes maħdum fil-kesħa biex ittejjeb ir-reżistenza għall-għeja.
02
Trattament tal-wiċċ
Il-wiċċ tal-virga tal-pistun huwa ttrattat b'kisi tal-kromju iebes bi ħxuna ta '0.05-0.1 mm. Wara l-kisi, it-tħin isir biex jitneħħa l-burrs.
03
Ittestjar mhux-distruttiv (NDT)
Il-weldjaturi kollha huma spezzjonati bl-użu ta 'ttestjar ultrasoniku (UT) jew ttestjar radjografiku (RT) biex tiġi żgurata l-konformità mar-rekwiżiti tal-Istandard JB4730: Livell I għall-ittestjar ultrasoniku u Livell II għall-ittestjar radjografiku.
04
Vantaġġi tal-prodott
|
Din is-sistema tippermetti li waħda miż-żewġ pompi idrawliċi tutilizza 100% tal-qawwa tal-magna, u tiżgura produzzjoni ta 'enerġija suffiċjenti taħt il-kundizzjonijiet operattivi kollha. |
Ikkontrollata elettronikament u ġestita mill-magna ECM, ittejjeb il-ħinijiet taċ-ċiklu u l-effiċjenza tal-fjuwil, iżid il-produttività u tnaqqas l-ispejjeż operattivi. |
Il-kuxxini jinsabu fit-tarf tal-virga taċ-ċilindru tal-boom u fiż-żewġt itruf taċ-ċilindru tal-stick. Huma jnaqqsu x-xokk, ibaxxu l-livelli tal-ħoss, u jestendu l-ħajja tas-servizz tal-komponenti u l-istrutturi. |
Is-sistema idrawlika tipprovdi prijorità awtomatika għal operazzjonijiet ta 'lift u swing tal-boom. M'hemmx bżonn li tuża spiss il-buttuna tal-għażla tal-modalità; is-sistema awtomatikament tagħti prijorità lil dawn il-funzjonijiet abbażi tal-input tal-operatur. |
Prekawzjonijiet għall-użu
Rekwiżiti taż-Żejt Idrawliku
Il-viskożità taż-żejt tax-xogħol għandha tkun 29 ~ 74 mm²/s, u t-temperatura taż-żejt operattiva tinżamm l-aħjar fil-medda ta '-20 ~ 80 grad. Il-preċiżjoni tal-filtrazzjoni tas-sistema m'għandhiex tkun inqas minn 80 μm. Ikkontrolla b'mod strett il-kontaminazzjoni taż-żejt, iżżomm l-indafa taż-żejt, tispezzjona regolarment il-prestazzjoni taż-żejt, u tissostitwixxi ż-żejt idrawliku f'waqtu.
Noti ta' Installazzjoni
Waqt l-installazzjoni, l-orjentazzjoni tal-ġonta fuq il-virga tal-pistun għandha tallinja ma 'dik tar-ras taċ-ċilindru u t-trunnion/widnejn, u d-dritta tal-virga tal-pistun kollu waqt l-estensjoni u l-irtirar għandha tkun żgurata biex tevita interferenza riġida u ħsara bla bżonn. Qabel l-użu, iċ-ċilindru għandu jiġi fsada ta 'arja taħt pressjoni baxxa u veloċità baxxa, iċċaqlaq 'il quddiem u' l quddiem madwar għoxrin darba biex tkeċċi kompletament l-arja żejda.
Manutenzjoni
Iċċekkja regolarment għal tnixxijiet, xedd jew ħsara, u ibdel is-siġilli kif skedat. Uża ż-żejt idrawliku rakkomandat u żid ammont xieraq biex tiżgura tħaddim bla xkiel. Qabel iż-żarmar, l-ewwel ħoll il-valv ta 'ħelsien biex tnaqqas il-pressjoni fiċ-ċirkwit idrawliku għal żero, imbagħad aqta' l-provvista tal-enerġija u waqqaf is-sistema idrawlika
ĠEBLA
Stone huwa fornitur ewlieni ta 'partijiet tal-makkinarju tal-inġinerija, li jiffoka fuq il-forniment ta' partijiet ta'-kwalità għolja għall-kumpaniji tal-minjieri. Mit-twaqqif tiegħu fl-2004, konna bbażati f'Shanghai, iċ-Ċina, u bnejna STONE tad-ditta tagħna stess, u sirna għażla fdata fl-industrija. Aħna impenjati li nipprovdu varjetà ta' partijiet inklużi bulldozers, skavaturi u wheel loaders għal-marki magħrufa bħal Caterpillar u Komatsu. Il-linja tal-prodotti tagħna tkopri firxa sħiħa ta 'partijiet OEM, bħalKatina tal-binarji, Rombli tal-binarji, Sprocket, Bramel tal-excavator, Xfafar, Ċilindri tal-Excavator, Swing Circles, u diversi komponenti elettriċi u idrawliċi biex jiżguraw li r-rekwiżiti stretti tal-klijenti tagħna għall-kwalità u l-prestazzjoni jintlaħqu.
kwalità
snin esperjenza
servizz
sigħat warrant
Q＆A
X'jikkawża operazzjoni dgħajfa tal-boom?
Jista 'jkun dovut għal xedd sever tas-siġilli tal-pistun ġewwa ċ-ċilindru, li jikkawża tnixxija interna ta' żejt idrawliku u jipprevjeni liċ-ċilindru milli jiġġenera spinta suffiċjenti. Jista 'jkun ukoll malfunzjoni tal-pompa idrawlika li tirriżulta f'fluss u pressjoni insuffiċjenti taż-żejt idrawliku tal-ħruġ. Is-siġilli u l-pompa idrawlika għandhom jiġu spezzjonati fil-pront u sostitwiti jekk meħtieġ.
X'jikkawża boom drift (tnaqqis mhux intenzjonat)?
Dan ġeneralment ikun relatat ma 'siġilli taż-żejt bil-ħsara fiċ-ċilindru. Ladarba s-siġilli jiġu mħassra, iż-żejt idrawliku joħroġ miż-żoni ssiġillati ħażin, u jagħmilha impossibbli għaċ-ċilindru li jżomm pressjoni stabbli. Jista 'jkun ikkawżat ukoll minn valv ta' kontrobilanċ tal-boom li jaħdem ħażin, bħal qalba tal-valv mwaħħla jew rebbiegħa falluta. Is-siġilli taż-żejt u l-valv tal-kontrobilanċ għandhom jiġu spezzjonati, u kwalunkwe parti bil-ħsara għandha tiġi sostitwita fil-ħin.
X'għandi nagħmel jekk iż-żejt idrawliku jisħon iżżejjed u jqajjem allarm?
Għandek tispezzjona u tnaddaf ir-radjatur, iċċekkja l-issikkar taċ-ċinturin tal-fann, tuża ż-żejt idrawliku xieraq, tevita tagħbija żejda fit-tul, tispezzjona u aġġusta l-pressjoni tas-sistema idrawlika, tispezzjona u ssewwi l-komponenti idrawliċi, tinstalla skrin tat-trab, u ċċekkja l-kanali tal-arja.
